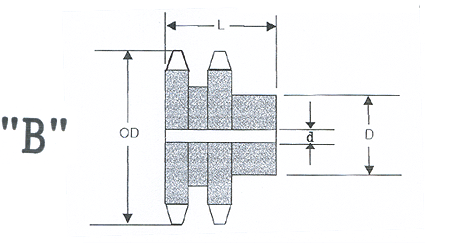

< 수입품 DOUBLE 보스기어 치수표>

구분   40R   50R   60R   80R
규격 외경
OD		 보스경
D		 전장
L		 드릴경
d		 외경
OD		 보스경
D		 전장
L		 드릴경
d		 외경
OD		 보스경
D		 전장
L		 드릴경
d		 외경
OD		 보스경
D		 전장
L		 드릴경
d
10T 47 28 45 10 58 35 45 12 70 42 55 12 93 57 65 14
11T 51 32 45 10 64 40 45 12 76 48 55 12 102 65 65 14
12T 55 36 45 10 69 45 45 12 83 54 55 12 110 73 65 14
13T 59 40 45 10 74 50 45 12 89 60 55 12 118 81 65 14
14T 63 43 45 10 79 55 45 12 95 66 55 12 127 89 65 14
15T 67 46 45 10 84 60 45 12 101 72 55 12 135 97 65 14
16T 71 50 45 10 89 65 50 12 107 78 60 12 143 102 70 14
17T 76 54 45 10 94 70 50 12 113 84 60 12 151 110 70 14
18T 80 57 45 10 100 75 50 12 119 90 60 12 159 120 70 14
19T 84 60 45 10 105 80 50 12 126 96 60 12 167 127 70 14
20T 88 66 50 10 110 85 50 12 132 102 60 12 176 135 70 14
21T 92 70 50 12 115 86 50 14 138 108 60 14 184 135 85 16
22T 96 74 50 12 120 93 50 14 144 108 60 14 192 135 85 16
23T 100 78 50 12 125 95 50 14 150 108 60 14 200 135 85 16
24T 104 80 50 12 130 95 50 14 156 108 60 14 208 135 85 16
25T 108 85 50 12 135 95 50 14 162 108 60 14 216 135 85 16
26T 112 78 50 12 140 98 55 14 168 108 65 14 224 140 85 16
27T 116 78 50 12 145 98 55 14 174 108 65 14 233 140 85 16
28T 120 78 50 12 150 98 55 14 180 108 65 14 241 140 85 16
29T 124 78 50 12 155 98 55 14 187 108 65 14 249 140 85 16
30T 128 78 50 12 161 98 55 14 193 108 65 14 257 140 85 16
