Chain dimensions (Unit:mm)
Pulton No.
Pitch
Plate

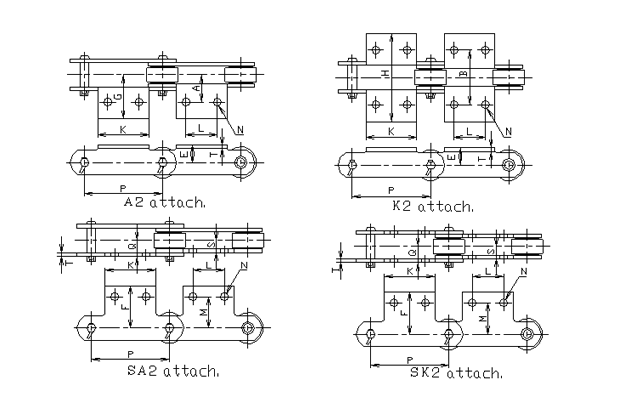

A2 Attachment Dimension
K2 Attachment
P
T
K
N
L
A
E
G
(2A)B
(2G)H
PC3075-R/F/S
75
3.2
60(55)
10
35(30)
30
15
(20)
46
60
92
PC3100-R/F/S
100
65
40
PC3125-R/F/S
125
75
50
PC3150-R/F/S
150
85
60
PC5075-R/F/S
75
4.5
58
10
35
35
22
56.5
70
113
PC5100-R/F/S
100
65
40
PC5125-R/F/S
125
75
50
PC5150-R/F/S
150
85
60
PC7100-R/F/S
100
6
70
12
40
40
25
63
80
126
PC7125-R/F/S
125
80
50
PC7150-R/F/S
150
90
60
PC7175-R/F/S
175
100
70
PC10100-R/F/S/M
100
6.3
70
12
40
50
28
74
100
148
PC10125-R/F/S/M
125
80
50
PC10150-R/F/S/M
150
90
60
PC10200-R/F/S/M
200
120
80
PC12200-R/F/S/M
200
7.9
120
15
80
60
38
85
120
170
PC12250-R/F/S/M
250
165
125
PC17200-R/F/S/M
200
9.5
120
15
80
75
45
108
150
216
PC17250-R/F/S/M
250
165
125
PE3400-R/F/S
101.6
4.8
70
11
40
40
22
59
80
118
PE5400-R/F/S
101.6
6.3
70
11
40
50
28
74
100
148
PE5600-R/F/S
152.4
90
60
32
72
144
PE9400-R/F/S/M
101.6
7.9
80
15
40
55
35
84
110
168
PE12600-R/F/S/M
152.4
7.9
100
15
60
60
38
85
120
170
PE17600-R/F/S/M
152.4
9.5
100
15
60
65
45
94.5
130
189

Pulton No.
SA2,SK2 Attachment Dimension
M
F
S
Q
PC3075-R/F/S
30
(33)
42
(47)
12.2
(11.3)
15.8
(14.9)
PC3100-R/F/S
PC3125-R/F/S
PC3150-R/F/S
PC5075-R/F/S
40
54
15.6
20.5
PC5100-R/F/S
PC5125-R/F/S
PC5150-R/F/S
PC7100-R/F/S
45
58
18.5
24.9
PC7125-R/F/S
PC7150-R/F/S
PC7175-R/F/S
PC10100-R/F/S/M
50
69
21.3
28.1
PC10125-R/F/S/M
PC10150-R/F/S/M
PC10200-R/F/S/M
PC12200-R/F/S/M
60
82.5
26.2
34.7
PC12250-R/F/S/M
PC17200-R/F/S/M
70
101.6
34.9
45.2
PC17250-R/F/S/M
PE3400-R/F/S
40
55.3
15.9
21
PE5400-R/F/S
50
70.7
19.8
26.5
PE5600-R/F/S
71
21.3
28.1
PE9400-R/F/S/M
60
81
23.4
31.8
PE12600-R/F/S/M
60
82.5
26.2
34.7
PE17600-R/F/S/M
70
94.6
27.8
38

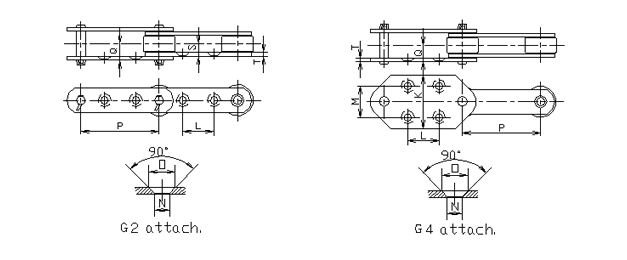

2 Attachment dimensions (Unit:mm)
Pulton No.
Pitch
P
Plate
T
G2 Attachment Dimension
Max.Length of Bolt
N
O
L
Q
S
Outer Link
Inner Link
PC3075-R/S
75
3.2
8
13
30
15.8
12.2
27
20
PC3100-R/F/S
100
40
PC5100-R/S
100
4.5
9.5
17
40
20.5
15.6
35
25
PC5150-R/F/S
150
60
PC10100-S
100
6.3
11
22
30
28.1
21.3
49
35
PC10150-R/F/S
150
60
PC12200-R/F/S
200
7.9
15
27
80
34.7
26.2
63
45
PC12250-R/F/S
250
125
PC17200-R/F/S
200
9.5
15
27
80
45.2
34.9
80
60
PC17250-R/F/S
250
110
PC17300-R/F/S
300
150
PE5600-R/F/S
152.4
6.3
11
22
60
28.1
21.3
48
34
PE12600-R/F/S
152.4
7.9
15
27
50
34.7
26.2
62
44

G4 Attachment dimensions (Unit:mm)
Pulton No.
Pitch
Plate
G4 Attachment Dimension
P
T
N
O
L
M
K
Q
PC5100-R/F/S
150
4.5
9.5
17
75
70
100
20.5
PC10150-R/F/S
150
6.3
11
22
75
70
110
28.1
PC12200-R/F/S
200
7.9
15
27
100
80
130
34.7
PC12250-R/F/S
250
140
100
150
PC17200-R/F/S
200
9.5
15
27
100
80
130
45.2
PC17250-R/F/S
250
140
100
150
PC17300-R/F/S
300
180
120
170
PE5600-R/F/S
152.4
6.3
11
22
75
70
110
28.1
PE12600-R/F/S
152.4
7.9
15
27
75
70
120
34.7
